Правильный подбор кабеля – залог стабильной и, главное, безопасной работы всей электрической системы. Выбор подходящего кабельного оборудования базируется на нескольких критериях, среди которых один из основных – электротехнические характеристики. При подборе кабельной продукции важно учитывать такие характеристики, как сопротивление и допустимая токовая нагрузка, это гарантирует эффективную передачу электроэнергии без ненужных потерь.
Существуют стандарты и нормы, регулирующие использование проводов и кабелей в зависимости от условий эксплуатации. Строгое придерживание данных норм и рекомендаций не только обеспечит стабильность системы, но и позволит существенно снизить вероятность возникновения короткого замыкания и возгорания.
Электротехнические параметры кабелей измеряются при постоянном и переменном напряжении.
Электрические параметры, измеряемые при постоянном напряжении
Номинальное напряжение — это величина напряжения, приемлемая для безаварийной работы электросети на протяжении неограниченного периода. Характеристика в равной степени относится как к проводникам, так и источникам и приемникам тока. Простыми словами, номинальное постоянное напряжение — это напряжение, которое должна выдержать изоляция кабеля, чтобы работа его была безопасной и стабильной.
Сопротивление жил
Сопротивление жил — это мера способности материала препятствовать прохождению электрического тока. Для кабелей постоянного тока сопротивление жил зависит от материала проводника, его длины и площади поперечного сечения.
В технических условиях на провода и кабели удельное сопротивление выражается в омах, отнесенных к единице длины в 1 м и сечению провода в 1 мм2. Для медных и алюминиевых жил параметры сопротивления будут разными.
Сопротивление изоляции
Сопротивление изоляции — это частное от деления приложенного постоянного напряжения на ток, проходящий через минуту после включения напряжения. Для силовых кабелей с бумажной пропитанной изоляцией обычно определяют только нижний предел сопротивления изоляции.
Температурный коэффициент удельного сопротивления — это величина, показывающая, как изменяется сопротивление проводника при изменении температуры.
Емкость кабельной линии
Емкость является одной из ключевых характеристик кабелей и проводов, особенно эта характеристика важна при монтаже систем сигнализации или связи. Емкость зависит от толщины изоляции и геометрических размеров кабеля. В кабелях связи, где используется воздушно-бумажная изоляция, она также определяется объемом воздуха.
Измерение емкости используется для контроля полноты пропитки кабеля и его геометрических размеров. В большинстве случаев измерение емкости производится при переменном напряжении, но для упрощения и ускорения измерений также применяется определение емкости при постоянном токе.
Магнитное поле в кабеле
При передаче по кабелю электрической энергии на постоянном токе возникает магнитное поле, которое вызывает увеличение электрического сопротивления токопроводящих жил из-за поверхностного эффекта и эффекта близости.
Электрические параметры, измеряемые при переменном напряжении
При переменном напряжении измеряются следующие характеристики проводов и кабелей:
Эти характеристики помогают оценить качество изоляции и её способность выдерживать различные условия эксплуатации.

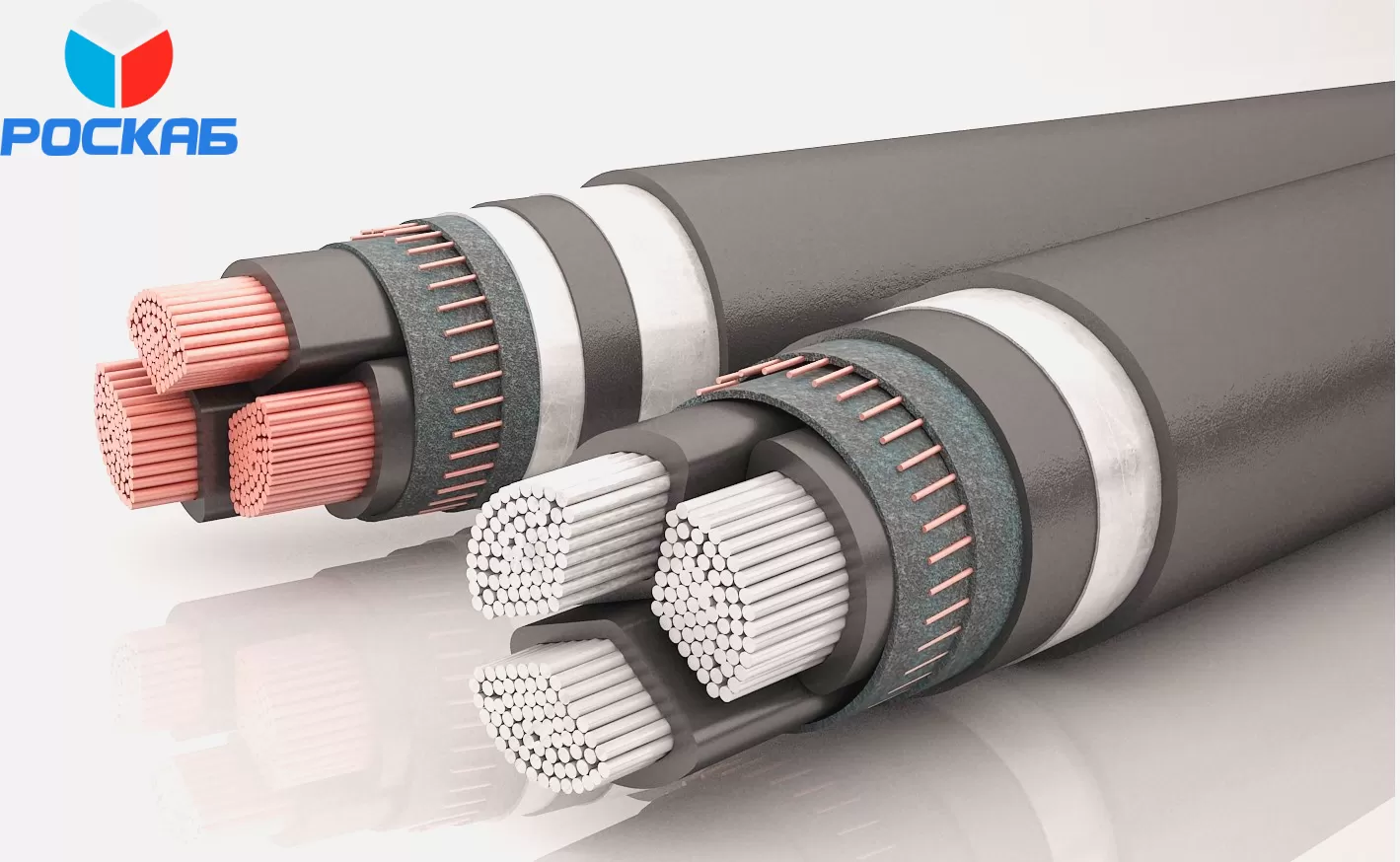

Следует понимать, что электротехнические характеристики кабеля во многом зависят от материала, из которого изготовлены жилы. Так медь обладает высокой проводимостью, что делает её идеальным материалом для передачи электроэнергии. Она также имеет низкое сопротивление, что позволяет минимизировать потери энергии при передаче. Алюминиевые проводники имеют более высокое сопротивление, что приводит к большим потерям энергии при передаче, однако алюминий легче меди, что упрощает монтаж и транспортировку.
Последствия несоблюдения рекомендованных значений напряжения в кабеле
Несоблюдение рекомендованных значений напряжения в кабеле может привести к серьезным последствиям, которые могут негативно повлиять на работу оборудования и безопасность эксплуатации. Среди них снижение срока эксплуатации электрооборудования, повреждение электронных приборов, сбои в работе вычислительных мощностей, критическое повышение напряжения, повреждение изоляции.
Для предотвращения этих последствий необходимо строго соблюдать установленные нормы напряжения и проводить регулярные проверки и измерения. В случае выявления отклонений необходимо принимать меры для их устранения, чтобы обеспечить надежную и безопасную работу электрооборудования.
Электротехнические характеристики кабельной продукции – важнейший параметр, который определяет, как, в каких условиях и с какой целью может использовать использоваться конкретный кабель. Соблюдение всех предписанных норм и использование только подходящей кабельной продукции позволит обеспечить долговечность и надежность монтируемой электрической системы.
