Классификация токопроводящих жил кабеля

В сфере электроэнергии и электротехники токопроводящие жилы (ТПЖ) представляют собой незаменимый элемент, отвечающий за передачу электрической энергии от источника к потребителю. Они являются основой любого электрического кабеля, обеспечивая надежность и безопасность функционирования систем электроснабжения и стабильность передачи электрических сигналов.

Однако разнообразие токопроводящих жил может вызывать трудности при выборе оптимального варианта для конкретных условий эксплуатации. Правильный выбор ТПЖ может значительно повлиять на эффективность работы электрических систем, их безопасность и долговечность. В данной статье мы подробно рассмотрим основные классификации токопроводящих жил и их уникальные свойства.

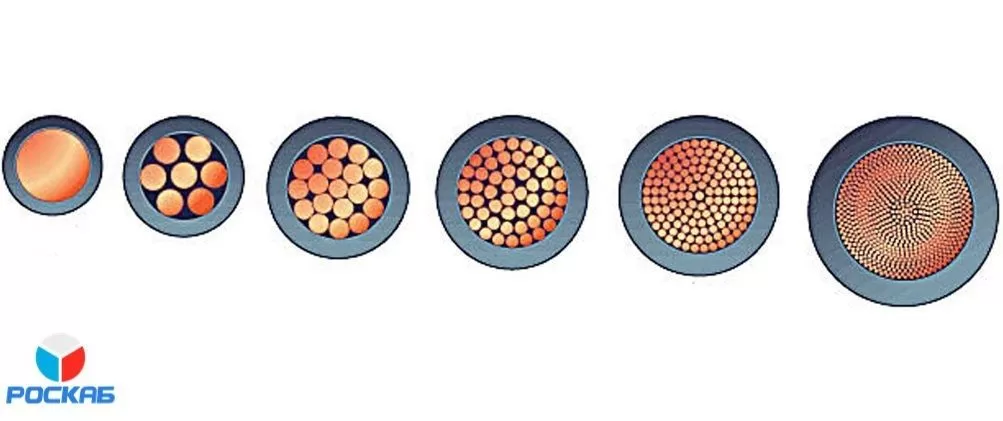

Классификация токопроводящих жил по количеству проводников

Токопроводящие жилы могут различаться по количеству используемых проволок. Это важный параметр, который влияет на гибкость, прочность и долговечность кабеля.

Однопроволочные круглые жилы

Однопроволочные круглые жилы представляют собой простейший и наиболее распространенный тип токопроводящих жил, состоящий из одной цельной проволоки круглого сечения. Этот тип жил наиболее прост в производстве и обладает высокой механической прочностью. Однако такие жилы имеют низкую гибкость и используются преимущественно в стационарных установках, где кабель не подвергается частым изгибам. Примером использования однопроволочных жил является прокладка силовых линий электропередач и установка электрических сетей в зданиях.

Подходят для работы на низких и средних напряжениях, до 1 кВ.

Однопроволочные жилы часто используются в кабелях с небольшим сечением (до 16 мм²).

Многопроволочные жилы

Многопроволочные жилы состоят из нескольких тонких проводников, скрученных вместе. Это позволяет значительно повысить гибкость кабеля и устойчивость к механическим повреждениям и изгибам. Многопроволочная конструкция кабеля делает его удобным для нестационарной прокладки и использования в подвижных системах и местах, требующих частых изгибов.

Существует три основных вида многопроволочных жил:

Круглые многопроволочные жилы

Круглая многопроволочная жила состоит из нескольких тонких проволок круглого сечения, скрученных вместе и обеспечивает хорошую проводимость благодаря большему количеству контактных точек.

Круглые уплотненные многопроволочные жилы

Уплотненная круглая жила отличается тем, что пространство между отдельными проволоками минимизировано за счет специальной обработки. Это улучшает электрические свойства кабеля и снижает риск возникновения пустот внутри жилы, что повышает ее долговечность. Уплотненные жилы широко используются в высоковольтных кабелях и промышленных установках.

Секторные многопроволочные жилы

Секторная жила имеет форму сектора круга (“дольки”), что позволяет максимально эффективно использовать внутреннее пространство кабеля и улучшает распределение тока. Такая конструкция особенно удобна для создания многожильных кабелей, так как она уменьшает общий диаметр кабеля без потери пропускной способности. Секторные жилы находят применение в распределительных сетях, где важно минимизировать размеры кабельной трассы.

Секторные жилы позволяют получить кабель меньшего диаметра. Такой кабель легче и более компактный, а значит займет меньше места в ограниченном пространстве.

Классификация токопроводящих жил по материалу проводника

Материал, из которого изготовлена токопроводящая жила, оказывает значительное влияние на ее эксплуатационные характеристики, включая электропроводимость, гибкость, устойчивость к коррозии и температурным воздействиям.

Медь – наиболее распространенный материал для токопроводящих жил.

Она обладает высокой электропроводностью (выше алюминия в три раза), гибкостью, устойчивостью к коррозии и механическим повреждениям, что увеличивает срок службы кабеля. Медные жилы используются в большинстве современных электрических установок благодаря своей универсальности и надежности. Кабель с медным проводником удобнее монтировать, соединять, подключать. Медь используется в большинстве электрических кабелей, включая силовые, контрольные и сигнальные – от бытовых до промышленных.

Алюминий. Алюминиевые жилы отличаются легкостью и низкой стоимостью производства. Хотя их электропроводимость ниже, чем у меди, алюминиевые жилы все же нашли широкое применение в электроэнергетике, особенно в воздушных линиях электропередачи на большие расстояния, в крупных промышленных установках. Однако алюминий подвержен коррозии, поэтому требует дополнительной защиты, такой как анодирование или использование специальных покрытий. Тем не менее, они часто используются благодаря своей экономичности.

Выбор токопроводящих жил — важный аспект проектирования электрических систем. Классификация по количеству проводников и материалу позволяет подобрать оптимальный вариант для конкретного применения. Однопроволочные круглые жилы обеспечивают надежность, тогда как многопроволочные варианты предлагают гибкость и устойчивость к механическим повреждениям. Медь остается золотым стандартом благодаря своей проводимости, в то время как алюминий привлекает своей экономичностью. Знание характеристик и свойств проводников поможет грамотно и правильно подобрать оптимальный кабель при проектировании электрических систем, что, в свою очередь, повысит их эффективность и безопасность.
